مقاومت ترمز (Braking resistors) | مقاومت ترمز مرغوب

مقاومت ترمز دینامیکی یا رزیستور ترمز در سیستم‌های حرکتی که در آن‌ها موتور به وسیله یک درایو کنترل می‌شود، مورد استفاده قرار می‌گیرد و به (مقاومت شارژ) کنترل موتور از طریق فرایندی به نام ترمز دینامیکی کمک می‌کند. کارکرد مقاومت ترمز دینامیکی یا مقاومت ترمز آلومینیومی در موتورهای AC و DC متفاوت می‌باشد. به هنگامی که موتور شتاب می‌گیرد انرژی الکتریکی به انرژی مکانیکی تبدیل می‌شود و در زمان شتاب منفی انرژی جنبشی از طریق موتور به انرژی الکتریکی تبدیل می‌شود و باید از بین برود. برای اینکه ترمز به اندازه کافی سریع باشد این انرژی باید به یک مقاومت وارد شود و به شکل گرما دفع گردد. این عمل موجب ایجاد ترمز در سیستم می‌شود و از نظر ایمنی از سیستم برق درایو موتور محافظت می‌کند.

انواع مقاومت ترمز:

  • مقاومت ترمز جرثقیل
  • مقاومت ترمز تاور کرین
  • مقاومت ترمز آسانسور
  • مقاومت ترمز پله برقی
  • مقاومت ترمز آلومینیومی
  • مقاومت ترمز سرامیکی بالا
  • مقاومت ترمز اینورتر
  • مقاومت ترمز سرامیکی
  • مقاومت ترمز howcore
  • مقاومت ترمز دینامیکی
  • مقاومت ترمز سیمی
  • مقاومت ترمز درایو
  • مقاومت بار
  • دامی لود dummy load یا تستر بار دیزل ژنراتور
راه‌های ارتباطی با پیمان الکتریک

مقاومت ترمز پیمان الکتریک

مقاومت ترمز تاور کرین چیست؟

تاور کرین (tower crane) نوعی جرثقیل برجی است که اجسام سنگین را تا ارتفاع معینی بالا برده و سپس آن‌ها را در شعاع‌های گوناگون جا‌به‌جا می‌کند. با توجه به قدرت مانور بالای تاورکرین در زمینه‌ی باربرداری، از این وسیله در صنایع مختلف استفاده می‌شود. تاور کرین جهت برج سازی، سد سازی، سیلو سازی، پل سازی، ساختمان سازی و … کاربرد دارد.

مقاومت ترمز تاور کرین برای راحتی و سبکی کار کرد موتور بسیار مفید و موثر است. مقاومت ترمز تاور کرین مهمترین قطعه است که از سقوط بار از قلاب تاورکرین جلوگیری می‌کند.

در واقع استفاده از مقاومت ترمز تاور کرین در قسمت موتور و یا گردون شاریوت تاور کرین برای افزایش راحتی و ایمنی این دستگاه در باربرداری بسیار مهم و ضروری است و بر اساس ولتاژ وارده به آن و خروجی ولتاژ می‌توان اهم آن را تعیین کرد.

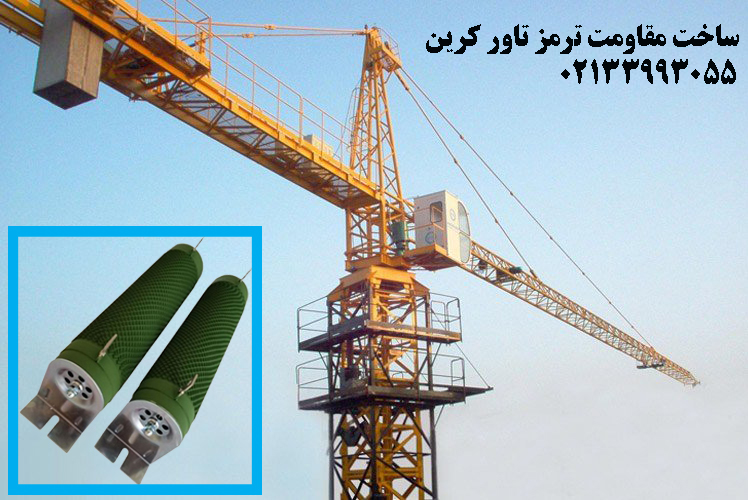

ساخت مقاومت ترمز تاور کرین

جهت محاسبه مقاومت ترمز اینورتر مد نظر یا انتخاب آن، ابتدا باید اهم و وات مصرفی لازم را اطلاع داشت. محاسبه دقیق اینورترها بیشتر بر اساس طول سیم نیکلی که بر دور هسته سرامیکی آن می‌چرخد بستگی دارد.

به علت اینکه طول سیم مشخص کننده جریان مصرفی می‌باشد مقاومت‌های ترمز را می‌توان به صورت متغیر و یا با اهم و وات مشخص بر روی مقاومت ارائه داد.

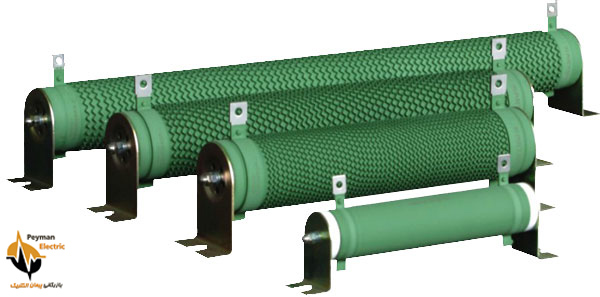

مقاومت ترمز

خرید مقاومت ترمز

این نوع مقاومت‌ها معمولا به نام‌های مقاومت ترمز اینورتر، مقاومت ترمز دینامیکی، مقاومت شارژ و مقاومت ترمز سرامیکی بالا در بازار معروف می‌باشند.
همچنین امکان تولید انواع مقاومت ترمز در رنج‌های مختلف امکان پذیر می‌باشد.

مقاومت ترمز پله برقی چیست؟

اکثر سازندگان پله‌ برقی برای توقف پله‌ برقی از ترمزهای زبانه‌ای (Pawl Brake) استفاده ‌می‌کنند ولی انواع دیگر آن‌ها ترمزهای گوه‌ای (Wedge Brake) و ترمزهای مغناطیس دائم مداربسته (Closed loop Permanent magnet Brake) نیز توسط برخی از سازندگان به کار گرفته می‌شود که این نوع اخیر عملکرد بهتری دارد.

مقاومت ترمز پله برقی ساخت پیمان الکتریک که در صنعت آسانسور و پله برقی پرکاربرد است، دارای کارکرد خوبی نسبت به موارد مشابه در بازار می‌باشد. عملکرد مقاومت ترمز پله برقی در برابر بارهای الکتریکی برگشتی از اینورتر یا اثر Regenerative در حالت ژنراتوری موتور، توسط یونیت ترمز در مقاومت ترمز پله برقی تخلیه می‌گردد که این سری از مقاومت‌ها دارای محفظه فلزی از جنس گالوانیزه مشبک می‌باشد، تا دمای تولیدی توسط اثر Regenerative حالت ژنراتوی-انرژی برگشتی درمقاومت ترمز پله برقی را به سرعت انتقال داده و خنک شود و از سوختن آن جلو گیری کند.

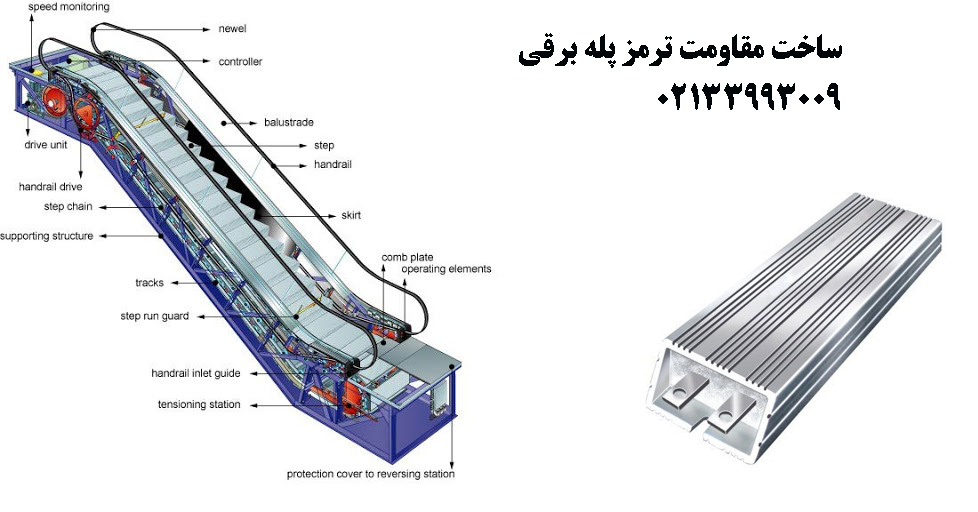

ساخت مقاومت ترمز پله برقی

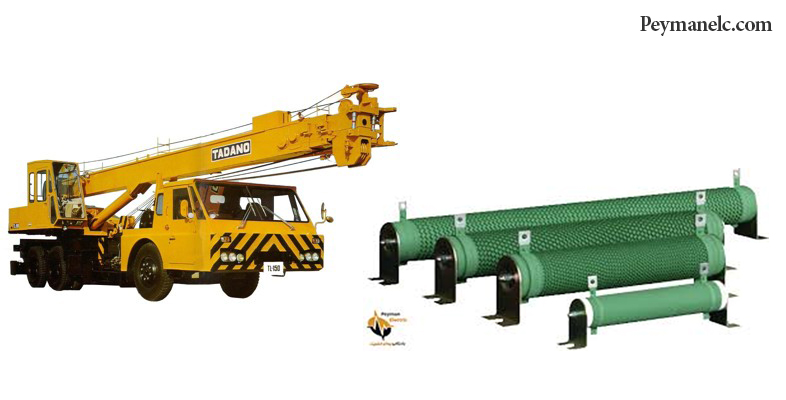

مقاومت ترمز جرثقیل | مقاومت سرامیکی جرثقیل

مقاومت ترمز جرثقیل از اینورتر و درایوهای سرو در برابر بارهای الکتریکی برگشتی از اینورتر بر اثر ریجنریتیو (حالت ژنراتوری موتور) محافظت می‌کند و این انرژی از طریق یونیت ترمز داخل مقاومت ترمز جرثقیل تخلیه می‌گردد. مقاومت سرامیکی جرثقیل در جرثقیل‌ها، به عنوان مقاومت راه اندازی، مقاومت محافظ، مقاومت محدود کننده و یا مقاومت نمونه استفاده می‌شود و عنوان بار مقاومتی نیز کاربرد دارد. کاربرد اصلی این محصول‌، جلوگیری از رها شدن اجسام متصل به قلاب جرثقیل می‌باشد.

مقاومت ترمز جرثقیل

ویژگی‌های مقاومت ترمز مرغوب چیست؟

مقاومت‌ها با توجه به نوع کاربرد دارای مشخصات متفاوتی هستند. اما می‌توان به موارد زیر اشاره کرد:

  • قیمت مناسب ابعاد دلخواه با توجه به اهم و وات درخواستی و امکان استفاده بدون اتاقک.
  • ساختار عایق نسبت به هوا، مقاوم به رطوبت و گرد و غبار.
  • دارای ساختار داخلی با قابلیت هدایت گرمای زیاد و توزیع گرما با ساختار آلومینیومی خارجی با طراحی با دوام.

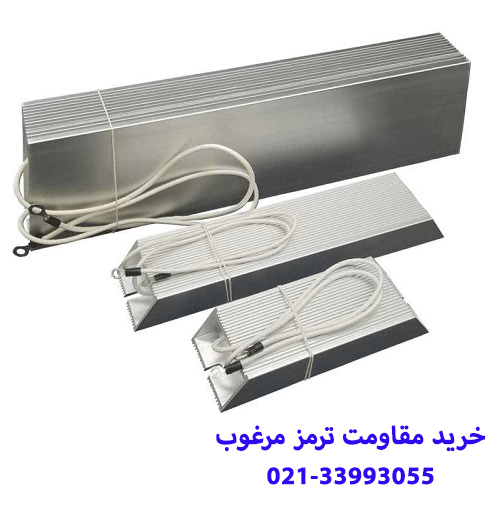

خرید مقاومت ترمز مرغوب

مشخصه اصلی مقاومت‌های ترمز مرغوب، مصرف مقدار زیاد انرژی و اتلاف آن به صورت گرما است. زمانی که یک سیستم مکانیکی کند می‌شود، آن سیستم مانند مولد عمل کرده و انرژی زیادی تولید می‌کند که به مدار، برگشت داده می‌شود. این مقادیر زیاد انرژی به وسیله مقاومت ترمز درایو موجود در مدار مصرف می‌شود. بنابراین در این لحظه اثر ترمز ایجاد می‌شود. به این فرآیند مقاومت ترمز، ترمز دینامیکی گفته می‌شود.

چه مواردی در بروز خطای یک مقاومت ترمز تاثیر دارد؟

سرمایش یکی از این عوامل است که در عملکرد دستگاه تاثیر می‌گذارد. عمل اصلی مقاومت، گرفتن جریان اضافی و اتلاف آن به شکل گرما است. اگر مقاومت ترمز دینامیکی به طور مناسب خنک نشود، با توجه به مواد اجزای آن، عموما سرامیک، به مرور زمان تخریب شده و موجب خطای نابهنگام خواهد شد. خطای دیگر، مقدار باری که ترمز می‌بایست آهسته کند. بارگذاری بیش از حد خط باعث اسپایک‌های انرژی مخرب شده و مقاومت را خراب می‌کند.

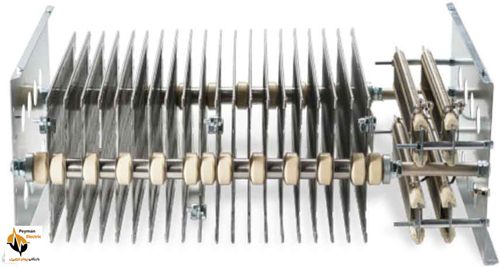

مقاومت ترمز مکانیکی

انواع مقاومت ترمز اینورتر دلتا یا مقاومت ترمز دینامیکی:

  • مقاومت ترمز اینورتر  600 اهم 50 وات
  • مقاومت ترمز اینورتر 9 اهم 14.5 کیلووات
  • مقاومت ترمز 5 اهم 4.5 کیلووات
  • مقاومت ترمز 9 اهم 36 کیلووات
  • مقاومت ترمز اینورتر دلتا 220 اهم 1کیلووات
مقاومت ترمز آسانسور
  • مقاومت ترمز 50 اهم 2 کیلووات
  • مقاومت ترمز سرامیکی بالا 10 اهم 1000 وات
  • مقاومت ترمز آلومینیومی 5 اهم 1000 وات
  • مقاومت ترمز آلومینیومی 5 اهم 2500 وات
  • مقاومت ترمز سرامیکی بالا 10 اهم 3 کیلووات
مقاومت ترمز آلومینیومی

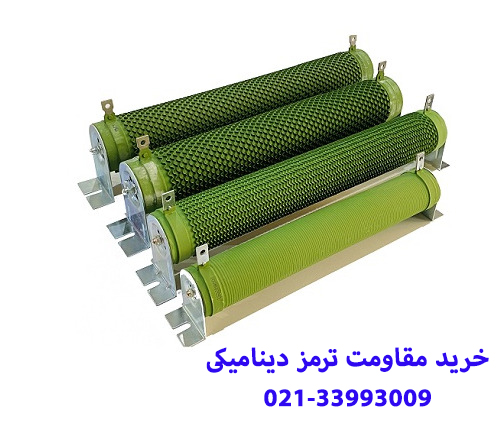

خرید مقاومت ترمز دینامیکی

برای خرید محصولات مقاومت ترمز اینورتر با شماره‌های زیر تماس بگیرید.

33992998 21 0098
33993009 21 0098

مشاهده مقالات مربوط به مقاومت ترمز آلومینیومی:

مقاومت چیست؟

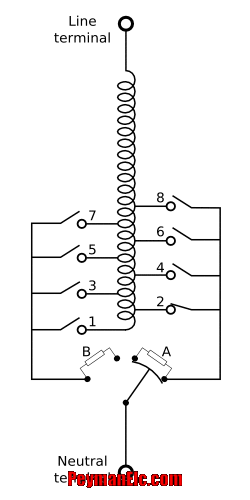

انواع زمین کردن مقاومتی (Resistance Grounding):

  1. Low resistance grounding
  2. High resistance grounding

مقاومت (Resistor)

مقاومت صنعتی وات بالا | مقاومت ترمز سرامیکی بالا

تمامی انواع مقاومت صنعتی وات بالا در رنج‌های اهمی مختلف و مورد درخواست مشتریان ساخته شده و ارائه می‌گردد. این مقاومت‌ها با روکش سرامیکی هستند که برای خرید و سفارش ساخت آن‌ها می‌توانید با شماره‌های فروشگاه تماس بگیرید.

مقاومت اینورتر

جهت مشاهده جدول انتخاب یک مقاومت ترمز اینورتر دلتا به لینک زیر مراجعه کنید.

https://peymanelc.com/محصولات/مقاومت/item/1794-یونیت-ترمز.html

مقاومت ترمز LS می‌تواند به صورت سرامیکی و مقاومت ترمز آلومینیومی در ابعاد مختلف باشد.

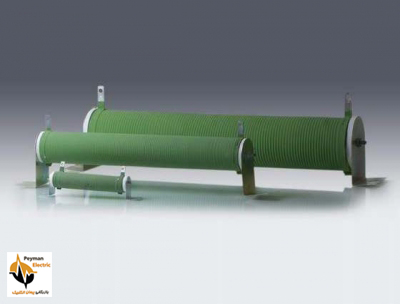

ساخت مقاومت ترمز

مقاومت ترمزها از یک هسته سرامیکی لوله‌ای تشکیل شده است که با چرخش المنت به دور سرامیک، اهم و وات مورد نظر به دست می‌آید. (نسبت به طول المنت و سرامیک) مقاومت ترمز می‌تواند به همراه پایه و یا باکس نسبت به سفارش مشتری متفاوت می‌باشد. طراحی و ساخت مقاومت ترمزها معمولا بین 1 الی 4 روز نسبت به زمان سفارش متفاوت است.

ساخت انواع مقاومت ترمز

مقاومت ترمز (Breaking resistors)

ویژگی‌های مقاومت ترمز اینورتر

  1. پوشش مقاومت‌ها آنادایز شده بوده، تا در حرارت‌های بالا تغییر رنگ ندهد.
  2. استفاده شده از بهترین نوع سیم برای بازدهی بالا
  3. مقاومت‌های رنج‌های بالا مجهز به فن بوده تا سریع‌تر خنک شوند.
  4. طراحی به صورتی است که مقاومت به راحتی و در کمترین فاصله با تابلو نصب شوند.
  5. استفاده از سیم‌های کروم نیکل با دقت تلورانس +- 10%
  6. برای مقاومت‌های وات بالا استفاده شده از فن و باکس از جنس گالوانیزه و خوردگی در محیط‌های باز می‌باشد.

مقاومت ترمز (Circuit resistance)

مقاومت اتصال زمین (Neutral Grounding Resistor)

مقدار مقاومت اتصال زمین برابر با نسبت ولتاژ نامی با جریان نامی می‌باشد. این نسبت الگوی اصلی برای مقاومت اتصال زمین می‌باشد که در دمای 25 درجه سانتیگراد می‌باشد و حداقل تلورانس مجاز برای مقاومت طبق استاندارد %10+- می‌باشد.

برای خرید مقاومت ترمز اینورتر با شماره‌های زیر تماس بگیرید.

33992998 21 0098
33993009 21 0098
